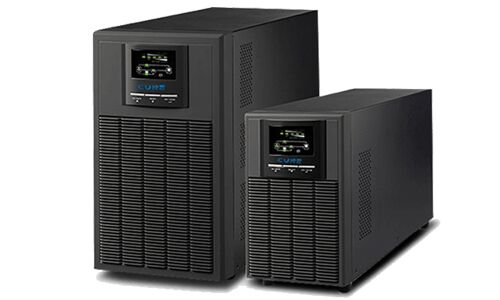

　　工頻單相UPS電源工作原理，安裝及使用方法。工頻單相UPS電源是針對中國電網環境和網絡系統對電源的高可靠度的要求,專為金融、通信、保險、交通、稅務、軍隊、證券、能源、教育、政府、企業等系統的網絡計算機房和小型智能設備、精密儀器等設計的高性能正弦波在線式UPS，尤為適用于惡劣的電網環境。

　　工頻單相UPS電源工作原理

　　1.工頻單相UPS電源的功能模塊之整流模塊單相整流電路的簡易連接圖。輸入為市電零火線和電池正負。D1~D4組成市電全橋整流電路；D5為電池輸入二極管。合上市電輸入開關時UPS的單相不可控全波整流電路就開始工作，輸出311VDC（220AC額定輸入）

　　2.工頻單相UPS電源的功能模塊之逆變模塊UPS電源單相全橋逆變電路簡易示意圖，其變換的目的與前面所講的全橋整流剛好相反，通過控制Q1-Q4的輪流導通，實現DC/AC變換。再通過變壓器升壓經LC濾波輸出純凈的正弦波電壓。

　　其工作過程如下：上橋臂Q1，Q4導通，得到正弦波的正半周；下橋臂Q2，Q3導通，得到正弦波的負半周。

　　工頻UPS電源的性能優勢

　　◆真正在線雙轉換配備DSP控制技術

　　◆強固的UPS電池效能以防上下層連接損壞

　　◆無螺絲機柜設計、全上膠膜PCBA板以因應外在險酷環境

　　◆獨立通風設計以提高散熱效果可調整電池組合以適應不同應用端

　　◆雙市電輸入

　　◆便捷的正面維護屏幕

　　◆短路及超載能力

　　◆LCD液晶顯示界面，提供UPS準確的運行參數及工作狀況

　　◆易整合現有電器網絡或發電設備

　　◆可至多并機四臺運作

　　◆可選的UPS電池巡檢模塊，可對單個的參數進行測量，并在顯示板上顯示出來。如有電池故障立即報警，通知管理員。

　　工頻單相UPS電源使用方法

　　1、包裝檢查

　　打開包裝，包裝內應有：UPS整機和說明書。取出工頻單相UPS，檢查機器是否在運輸中損壞。如有損壞或部件缺少，請勿開機，并告知承運商或經銷商。

　　2、連接電池

　　將UPS電源后背板上的電池連接紅線接于電池正極，電池連接黑線接于電池負極。

　　3、市電連接

　　當輸入電源線將工頻UPS機器與市電連接時，開始給電池充電。建議機器先充電6小時后再使用。

　　4、連接設備

　　將使用設備的輸入電源線連接到UPS后背板上的穩壓電池輸出插座上。

　　提醒：請確認UPS是開機狀態，以確保市電斷電時UPS可以保護所連接重要設備的數據，防止丟失。注意：不要在UPS穩壓電池輸出插座上連接打印機或掃描器，這些設備將會明顯使UPS的負荷超載導致不能正常工作。

　　5、開啟UPS

　　開啟工頻單相UPS機器時，輕按開關按鍵，指示燈亮起即可。UPS具有直流開機功能，不需要市電就可以直接啟動UPS，方便使用。一旦市電中斷，UPS轉入后備供電，請及時對個人電腦其他負載作存盤或其他斷電應急處理。市電恢復后，請及時開啟UPS，使電池充電。

　　6、關閉UPS

　　關閉UPS機器時，再按開關按鍵，指示燈滅掉即可。

　　工頻UPS電源安裝方法

　　第一、在進行安裝之前，應該要明確運行環境。在選擇安裝位置時，最好是無導電雜質和裝有空調的獨立房間內，操作環境應該清潔、干燥，并且做好相應的保護措施。與此同時，空氣應無灰塵，并且沒有腐蝕性氣體。當然在系統正常運行的情況下，還應該要保持空氣流通。因而在進行安裝時，安裝環境應符合以下條件。運行相對濕度，不會結露，運行溫度在0到40攝氏度范圍內。

　　第二、應拆封并安裝機柜，此時應該要檢查損壞情況。在對包裝進行檢查時，應查看是否有損壞，或者有錯裝的現象。一旦有損壞的情況，就應該要及時進行更換。而在拆箱時，應該要檢查前門上的機型，與所訂的機型一致。并且需要記錄機型數據，便于日后進行使用。

　　第三、還應該要計劃具體路徑，所有的通道應能承受機柜通過的重量。因而在此過程中，就應該要檢查走廊、電梯和斜坡等，查看是否有死角等現象。與此同時，電源擺放到位后，還應該要查看，機柜內是否有其余物品。

　　第四、電源輸入斷路器應為專門的單獨控制電源輸入的通斷，因而電源輸入斷路器的下口，不要再連接其他設備，以免影響電源輸入電的正常通斷。在為電源選擇輸入輸出斷路器時，要求斷路器標稱的電壓，應符合額定輸入輸出電壓。

　　通常情況下，在購買工頻UPS電源時，廠家都會提供完整、詳細的安裝要求和相關注意事項，在進行安裝時，只有符合相關安裝要求，才能確保電源供電系統正常運行。而在實際的使用過程中，工作人員會根據要安裝的電源實際情況，將相關參數發給客戶，便于客戶按相關參數施工。因而在進行安裝時，明確相關注意事項，顯得至關重要。

　　由于工頻UPS電源性能穩定，應用廣泛，國內的發展很快，技術也在不斷提升，工頻機已經成為國內大多數UPS廠家的主打產品，為社會建設提供了可靠的電源保障，擁有很大的發展前景。
