UPS電源和蓄電池參數介紹

來源：存能電氣  日期：2019-04-15 10:12  瀏覽量：次

　　UPS電源和蓄電池參數介紹。在UPS電源應用中常用的UPS電池共有三種：包括開放型液體鉛酸蓄電池，免維護電池，鎳鉻電池。在早期的UPS電源中，大都采用恒壓給蓄電池充電，對UPS蓄電池進行維護，將很大程度上延長UPS的蓄電池壽命并降低故障率。

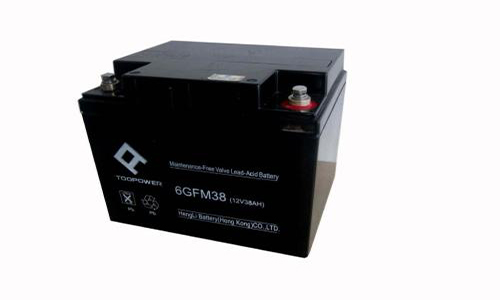

　　UPS電源蓄電池：UPS電源蓄電池是指UPS電源的后備供電電源是蓄電池，多為鉛酸免維護蓄電池。UPS蓄電池與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。

　　UPS電源參數介紹

　　UPS電源電池是針對中國電網環境和網絡監控及網絡系統、醫療系統等對電源的可靠性要求，克服中、大型計算機網絡系統集中供電所造成的供電電網環境日益惡劣的問題，以全新的數字技術研制出的第三代工頻純在線式智能型UPS。

　　UPS電源技術參數是UPS質量優劣的重要指標，是選型的主要依據。針對于UPS電源電池能否正常安全地向負載設備進行純凈且不間斷供電，這需要對它的性能參數進行詳細的了解，其主要技術參數考慮如下：

　　1，輸入?yún)?shù)：輸入電壓范圍，根據我國電網質量不高的情況，應選擇較寬范圍的UPS，目前用可控硅設計的UPS范圍為-15%、+10%，用IGBT整流器設計的范圍為-25%、+23%;頻率范圍最好選擇范圍較寬的50Hz±5Hz;交流旁路電壓范圍選擇±10%，如超過此值將增大UPS的故障率;UPS應具有三相輸入相序錯誤和三相缺相輸入的自動保護功能。

　　2，輸出參數：輸出電壓的靜態穩定度，中、大型UPS為±1%;輸出電壓的瞬態電壓波動值，中、大型UPS小于±5%；輸出電壓的可調范圍，中、大型UPS從額定值起最小可調節±5%;輸出頻率，中、大型UPS為50Hz±0.1%；輸出過載能力，中、大型UPS在10分鐘以上時滿足125%負載，在1分鐘以上時滿足150%負載；具有帶三相100%不平衡負載能力，其三相電壓差不應超過±3%;輸出電壓的諧波失真度<2%，并帶100%線性負載。

　　3，額定運行參數：額定輸出功率；額定最大輸出、輸入電流;額定輸出輸入頻率，我國都為標準50Hz;標稱輸入、輸出電壓，根據進、出線的方式來確定，主要有單進單出、三進單出、三進三出方式，大、中型UPS采用三進三出的進出線方式。

　　4，其它參數：平均無故障時間為20～40萬小時(大型UPS電源)，15～22萬小時(中型UPS電源)；并機能力，要求UPS具備直接并機輸出能力，各臺UPS輸出電流的均流不平衡度為2%～5%，此值應越小越好;應具備遠程監控、故障報警、運行狀況記錄功能;應具備防雷擊抗浪涌抑制，抗靜電放電功能。

　　蓄電池參數介紹

　　蓄電池是將化學能直接轉化成電能的一種裝置，是按可再充電設計的電池，通過可逆的化學反應實現再充電，通常是指鉛酸蓄電池，它是電池中的一種，屬于二次電池。它的工作原理：充電時利用外部的電能使內部活性物質再生，把電能儲存為化學能，需要放電時再次把化學能轉換為電能輸出，比如生活中常用的手機電池等。

　　蓄電池參數主要有：

　　1、蓄電池的容量：用Ah(安時)表示，1Ah就是能在1A的電流，通常電池體積越大，容量越高。

　　UPS蓄電池的容量可以分為額定容量（標稱容量）、實際容量。

　　額定容量，額定容量是電池規定在在25℃環境溫度下，以10小時率電流放電，應該放出最低限度的電量(Ah)。

　　實際容量，實際容量是指電池在一定條件下所能輸出的電量。它等于放電電流與放電時間的乘積，單位為Ah。

　　2、標稱電壓：UPS電池剛出廠時，正負極之間的電勢差稱為電池的標稱電壓。標稱電壓由極板材料的電極電位和內部電解液的濃度決定。當環境溫度、使用時間和工作狀態變化時，單元電池的輸出電壓略有變化，此外，電池的輸出電壓與電池的剩余電量也有一定關系。

　　3、內阻：電池的內阻決定于極板的電阻和離子流的阻抗。在充放電過程中，極板的電阻是不變的，但是，離子流的阻抗將隨電解液濃度的變化和帶電離子的增減而變化。

　　4、充電終止電壓：蓄電池充足電時，極板上的活性物質已達到飽和狀態，再繼續充電，蓄電池的電壓也不會上升，此時的電壓稱為充電終止電壓。

　　5、放電終止電壓：放電終止電壓是指蓄電池放電時允許的最低電壓。如果電壓低于放電終止電壓后蓄電池繼續放電，電池兩端電壓會迅速下降，形成深度放電，這樣，極板上形成的生成物在正常充電時就不易再恢復，從而影響電池的壽命；放電終止電壓和放電率有關。

　　UPS不間斷電源怎樣更換蓄電池？

　　1、確保UPS電源電池主機的輸入供電、新舊蓄電池的登記檢查、機房內消防系統煙霧探頭的密封、準備二氧化碳滅火器等相關工作。

　　2、更換電池前對UPS電池主機、舊電池組、電池監測儀等設備做好相關的登記記錄，特別是每層電池的擺放、電池監測儀的接線，要做好標記，畫好聯接圖。保證電池組更換后的效果和原有的情況保持一致。

　　3、一切準備就緒后，斷開UPS主機和電池組之間的連接開關，使UPS主機和電池組斷開聯接，確保更換電池時工作人員的安全。

　　4、對原有UPS電池組的電池進行拆卸，電池更換實施工程師負責電池拆卸工作，相關輔助技術人員進行新舊電池的搬運工作。在拆舊電池時，將拆卸下來的電池連接線和電池端子的螺絲用盒子整齊的擺放好，保證機房內的整潔和清潔。

　　5、舊電池拆完后，將舊電池和舊電池架整齊的擺放在甲方規定的位置。

　　6、將新UPS電池架組裝件安放在制定位置，同時開始安裝新電池，將新電池擺放在電池架上，使新電池在電池架上的擺放位置、方向調整的最好。

　　7、UPS主機調試正常后，斷開UPS主機的輸入電源開關，模擬市電故障中斷，測試UPS系統是否能正常由市電轉為電池組后備電源供電，確保機房機柜內的設備正常運行。

　　8、在UPS蓄電池更換工作完成之后，對UPS房進行打掃清潔，清理雜物，保證UPS房的良好環境。

　　以上就是UPS電源和蓄電池的主要參數介紹。UPS電源蓄電池也是可以替換接鋰電池的。UPS鋰電池這十年來發展迅速，體積與容量密度比有非常顯著的進步。
