機架式UPS電源在一體化機房的解決方案

來源：存能電氣  日期：2019-03-25 10:51  瀏覽量：次

　　機架式UPS電源在一體化機房的解決方案。一個機房機架式UPS電源解決方案的好壞，直接決定了通信機房內重要負載是否能正常運行。在設計通信機房UPS供電系統時，我們既要節省投資，又要考慮系統的靈活性，為通信設備及計算機負載提供保障。

　　一體化機房UPS需求分析

　　在電子信息化建設工作中，機房供配電系統作為基礎的設施，現代機房在不斷的發展，機房建設要求也在不斷增高，數據機房里的電源對其穩定要求非常高，還要求現代機房能全年無休的工作，這樣的機房UPS電源解決方案是機房供電系統中非常重要的部分。即便在市電斷電或出現電網故障時，也要保障能有電源供機房使用，這就要求供電系統有可使機組停電的事故安保電源；因此，機房需配有機架式UPS電源，從而提供機房供電的電源，是信息系統運行的保障。

　　機架式UPS電源解決方案的選擇是根據機房所需設備而定，如配監控、服務器、交換機之類的屬于容性負載，在購買UPS電源時選擇高頻機；如果是印刷機、自動化設備、自動門禁系統等等就屬于感性負載，需要配工頻UPS電源。根據負載的大小選擇合適的機架式UPS電源，負載一般為UPS容量的0.6-0.7為宜，后備時間是根據客戶的需要來配配置的！

　　機架式UPS電源在一體化機房的解決方案

　　機架式UPS可以向負載提供穩壓度高、穩頻、波形失真度小的高質量電源，并且在與靜態旁路切換時可以做到供電無間斷。但要做到這點，它的前級供電質量不容忽視。我們在設計通信機房前級供電系統時，應考慮以下幾個方面：

　　(1)前級供電系統電源質量不宜太差，電壓及頻率應穩定在正常范圍。

　　(2)前級供電系統中不應當帶有別的頻繁啟動負載，比如經常使用的電梯，頻繁開啟的空調等。

　　(3)前級供電系統中的交流發電機組容量應適當放大。

　　根據負載容量及性質，選擇適當?shù)臋C(jī)架式UPS電源，既可保證UPS的供電質量，降低故障率，又可節省投資，提高經濟效益。一般來說，UPS容量的確定主要是要滿足當前負載的需要。

　　對于通信機房面積較大，負載不斷分期擴容的情況，前期配置機架式UPS電源容量時，應適當考慮中遠期發展趨勢，并在選型中挑選可并機或多機運行的機型，以使中遠期負載容量增大時，通過UPS并機擴大其輸出容量。相應地，配置UPS輸入輸出配電屏?xí)r，應預留多臺UPS的輸入開關和中遠期的負荷分路開關，以便于今后擴容。

　　一般來說，電網中經常存在差模噪擾和共模噪擾，這些噪擾對計算機正常運行存在著不同程度干擾。另外，零線電位的偏移也會對計算機運行造成影響，所以在考慮機架式UPS供電方案時應采取措施把這些影響減少。對于大型計算機網絡等比較重要的負載，供電系統應盡量采用帶工頻隔離變壓器的機架式UPS電源。

　　為了保證供電系統能長期不間斷運行，機架式UPS具有智能性，對運行中的UPS狀態自動檢測，對UPS故障及時發現。診斷和處理，并減少因故障或檢修而造成的間斷，同時，作為通信機房動力系統的一部分，應提供通信協議，以便納入動力集中監控網絡內。

　　一體化機房機架式UPS電源的特點

　　實時監測功能。監視電路中各部分狀態，隨時獲取主機工作時的有關參數。

　　人機交互功能?？砂磳?shí)際運行情況，通過程序修改，重新設置UPS內部的各種臨界工作點閥值，也可讀取UPS電源各種工作參數。

　　故障診斷功能。對監測到的不正常參數及時分析，及早發現故障苗頭，顯示其性質、部位，給出處理方法，并自動記錄有關信息。

　　遠程監控功能。提供一個遠程計算機接口，能通過RS232或RS485接口經調制解調器實現與異地計算機終端通訊。

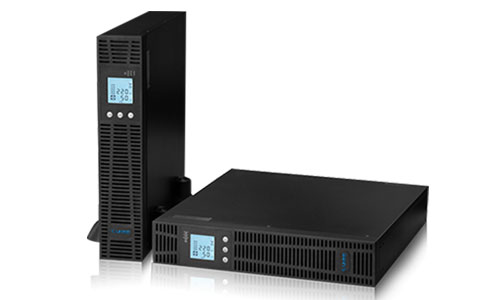

　　機架式設計，寬度為標準19英寸機架式，高度以僅為1U。

　　完善的保護功能，具有電池過欠壓保護、輸出過壓保護、輸出欠壓告警、輸出短路、過溫等保護功能。

　　以上就是機架式UPS電源在一體化機房的解決方案，因?yàn)闄C(jī)架式UPS電源對不同性能的負載驅動能力不同，通常負載功率應滿足UPS電源70％的額定功率。,因此在大型的和比較重要的計算機機房,供電基本上都是機架式UPS供電。
