便攜式UPS儲能電源結構和工作原理

來源：存能電氣  日期：2019-03-19 14:06  瀏覽量：次

　　便攜式UPS儲能電源結構和工作原理。為了保證計算機的正確、安全運行,我們對供電電源提出了越來越嚴格的要求。正確的認識便攜式UPS儲能電源的原理，可以幫助我們在日常維護UPS電源的工作過程中，更有效地降低操作失誤，延長便攜式UPS電源主機的使用壽命。

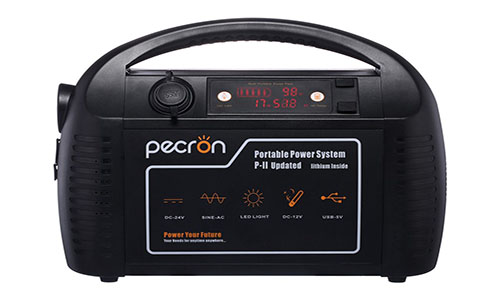

　　便攜式UPS儲能電源結構和工作原理：

　　從基本應用原理上講，UPS電源是一種含有儲能裝置，以逆變器為主要元件，穩壓穩頻輸出的電源保護設備。主要由整流器、蓄電池、逆變器和靜態開關等幾部分組成。

　　便攜式UPS儲能電源它由一組AC+DC充電+AC和DC逆變器組成。當公用電源正常供電時，便攜式UPS中的電池處于充電狀態。一旦主電源中斷，電池立即將存儲的DC電源輸出到逆變器并將其轉換為AC電源以供應計算機設備，從而保持對計算機設備的供電連續性。在正常情況下，中小功率備用UPS通過電池維持供電的時間約為10到30分鐘。

　　1.交流濾波器電壓調節回路

　　交流濾波器電路主要對輸入交流電進行濾波和凈化，并去除電網中的干擾成分。并在一定范圍內進行壓力調節。

　　2.整流充電電路

　　整流充電電路將交流電整流為直流電，通過充電電路對電池充電，并向內部提供所需的直流電。

　　3.電池組電路

　　廣泛用于中小型便攜式UPS的是M型密封電池，它是一種密封免維護電池。通常，每個電池的額定電壓為2V，4V，6V或12V。它們串聯和并聯連接以形成用于UPS的電池組。電池的規格容量以安培小時表示，例如12V，6Ah/20hR。它表明電池的輸出電壓為12V，額定容量為6Ah。該指數是指當電池以20小時的速率放電時測量的總安培小時數，并且放電直到電池輸出的最終電壓為10.5V。電池是UPS的重要組成部分。電池的性能和質量直接影響便攜式UPS儲能電源的質量。它的成本占整個機器成本的1/3以上。

　　4.脈沖寬度調制型（PWM）逆變器和控制電路

　　在便攜式UPS中，脈沖寬度調制（PWM）通常用于將DC轉換為AC，并且將DC轉換為AC的電路稱為逆變器。逆變器及其控制電路是UPS的核心電路。對于備用UPS，當電源電壓低于170V時，內部交流穩壓電路不能保持正常的220V輸出，逆變器開始工作，將存儲在電池中的直流電轉換為交流電。輸出波形通常是方波，一些UPS輸出波形是正弦波。當市電電源上升到180V以上時，變頻器停止工作并返回主電源狀態（穩壓輸出為220V）。

　　對于在線UPS，逆變器始終處于逆變器工作狀態。當提供市電時，交流電連續整流為直流電，然后反轉為交流輸出。當市電電壓降至170V以下時，逆變器將存儲在電池中的直流電轉換為交流輸出。當市電上升到180V時，它返回主電源狀態。

　　5.檢測報警保護電路

　　為了確保便攜式UPS儲能電源的安全可靠運行，UPS必須具有完整的檢測和保護電路。一般UPS配有過流，過壓，空載保護，電池電壓過低，電池極性和交流極性檢測電路，指示燈和喇叭報警電路。

　　6.智能監控和通訊電路

　　新型智能UPS具有與計算機通訊和自動監控的功能。便攜式UPS監控軟件可以通過接口通信線路隨時監控UPS和電源線的運行情況，記錄并提示電源故障情況，并在停電時自動處理數據存儲和系統保護。

　　便攜式UPS的獨特優勢：

　　拉桿箱設計，輕巧攜帶，運輸方便，方便從一個現場快速移動到另一個現場。

　　進口高強度工程塑料，抗摔、抗震、防火、防雨。

　　超大容量鋰電池包，體積小、重量輕、功率大。

　　獨有過壓、過載、短路保護設計。

　　便攜式UPS儲能電源已成為大多數消費者日常生活中不可缺少的移動設備，便攜式UPS電源設備通常對電壓過大和電壓太低都提供保護。便攜式UPS儲能電源主要應用在戶外應急方面，具有重量輕、容量高、功率大等特點。
