UPS電源和EPS電源的工作原理和使用要求

來源:存能電氣  日期:2019-03-19 10:02  瀏覽量:

  UPS電源和EPS電源的工作原理和使用要求。UPS電源是保障供電穩定和連續性的重要設備,UPS和EPS電源使用范圍越來越廣泛,作為電氣從業人員,應該了解UPS的工作原理,因其主要智能化程度高,本文存能電氣小編將簡單介紹UPS和EPS的組成及工作原理。

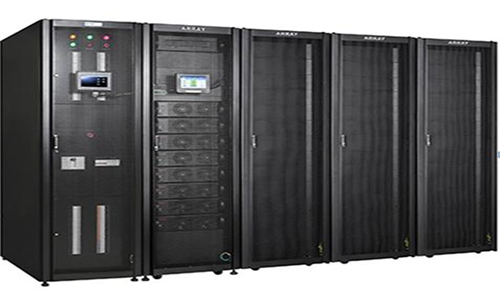

  UPS電源的工作原理:


  UPS電源一般由整流器、蓄電池、逆變器、靜態開關和控制系統組成。通常采用的是在線式UPS。它首先將市電輸入的交流電源變成穩壓直流電源,供給蓄電池和逆變器,再經逆變器重新被變成穩定的、純潔的、高質量的交流電源。它可完全消除在輸入電源中可能出現的任何電源問題。

 ?、臕C-DC變換:將電網來的交流電經自耦變壓器降壓、全波整流、濾波變?yōu)橹绷麟妷?,供給逆變電路。AC-DC輸入有軟啟動電路,可避免開機時對電網的沖擊。

 ?、艱C-AC逆變電路:采用大功率IGBT模塊全橋逆變電路,具有很大的功率富余量,在輸出動態范圍內輸出阻抗特別小,具有快速響應特性。由于采用高頻調制限流技術,及快速短路保護技術,使逆變器無論是供電電壓瞬變還是負載沖擊或短路,均可安全可靠地工作。

 ?、强刂乞?qū)動:控制驅動是完成整機功能控制的核心,它除了提供檢測、保護、同步以及各種開關和顯示驅動信號外,還完成SPWM正弦脈寬調制的控制,由于采用靜態和動態雙重電壓反饋。極大地改善了逆變器的動態特性和穩定性。

  UPS電源的使用要求:

  ●UPS電源系統因其智能化程度高,儲能電池采用了免維護蓄電池,這雖給使用帶來了許多便利,但在使用過程中還應在多方面引起注意,才能保證使用安全。

  ●UPS電源主機對環境溫度要求不高,+5℃~40℃都能正常工作,但要求室內清潔,少塵,否則灰塵加上潮濕會引起主機工作紊亂。

  ●UPS主機中設置的參數在使用中不能隨意改變。特別是對電池組的參數,會直接影響其使用壽命,但隨著環境溫度的改變,對浮充電壓要做相應調整。通常以25℃為標準。

  ●在無外電靠UPS電源系統自行供電時,應避免帶負載啟動UPS電源,應先關斷各負載,等UPS電源系統起動后再開啟負載。

  ●UPS電源系統按使用要求功率余量不大,在使用中要避免隨意增加大功率的額外設備,也不允許在滿負載狀態下長期運行。

  ●自備發電機的輸出電壓,波形、頻率、幅度應滿UPS電源對輸入電壓的要求,另久發電機的功率要遠大于UPS電源的額定功率,否則任一條件不滿,將會造成UPS電源工作異?;驌p壞。

  ●對電池應避免大電流充放電,雖說在充電時可以接受大電流,但在實際操作中應盡量避免,否則會造成電池極板膨脹變形,使得極板活性物質脫落,電池內阻增大,溫升越高,嚴重時將造成容量下降,壽命提前終止。

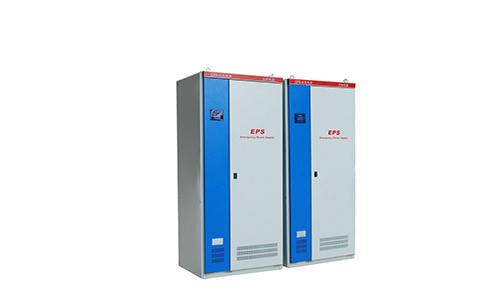

  EPS電源工作原理:


  EPS應急電源采用單體逆變技術,集充電器、蓄電池、逆變器及控制器于一體。系統內部設計了電池檢測、分路檢測回路。EPS電源主要用于消防行業用電設備。

  (1)當市電正常時,由市電經過互投裝置給重要負載供電,同時進行市電檢測及蓄電池充電管理,然后再由電池組向逆變器提供直流能源。

  (2)當市電供電中斷或市電電壓超限時,互投裝置將立即投切至逆變器供電,在電池組所提供的直流能源的支持下,此時,用戶負載所使用的電源是通過EPS的逆變器轉換的交流電源,而不是來自市電。

  (3)當市電電壓恢復正常工作時,EPS的控制中心發出信號對逆變器執行自動關機操作,同時還通過它的轉換開關執行從逆變器供電向交流旁路供電的切換操作。此后,EPS在經交流旁路供電通路向負載提供市電的同時,還通過充電器向電池組充電。

  (4)除用于應急照明系統外,其中CYS/B系列三相智能化變頻應急電源主要是為一級負荷中的電動機提供一種可變頻的應急電源系統,該產品方便解決了電動機的應急供電及其啟動過程中對供電設備的沖擊影響。CY、CYS、CYS/B系列智能化應急電源可接受消防聯動信號、建筑智能總線信號控制,并可設定優先級,防止越級控制。

  EPS電源使用要求:

  市電輸入端的維護:經常檢測市電電壓是否正常,零、火線是否錯位,尤其是Eps應急電源前端是具有雙路市電或帶有備用發電機組的電網更要經常檢查第一路主電與第二路備用電供電的零、火線是否一致。

  場地的維護:檢查室內是否通風透氣、室溫多高。EPS所配的蓄電池環境溫度消防行業要求不高于30℃,溫度對蓄電池使用壽命影響較大,25℃以上每升高10℃蓄電池使用壽命減半,有條件的單位應裝上空調。

  根據EPS各輸出斷路器的現狀判斷輸出回路是否短路,使用鉗流表等檢測各回路是否超載,用手觸電纜的方式感知電纜的溫度是否異常從而判斷線徑是否合適。

  我們都知道,在某些場合或者特殊設備一旦斷電,哪怕是幾秒鐘,造成的設備損失和經濟損失都是不可估計的,所以才會順應時代產生了EPS電源和UPS電源,并且廣泛應用!
