模塊化UPS電源和電力UPS電源的區別

來源：存能電氣  日期：2019-03-06 12:33  瀏覽量：次

　　模塊化UPS電源和電力UPS電源的區別。模塊化UPS電源作為目前市面上常用的UPS電源受到廣泛的關注,在數據中心業務領域，模塊化UPS是大勢所趨。在電力行業，電力專用UPS電源是首選。電力UPS標準電力柜外形尺寸一般塔式相對比電力柜小很多。今天存能電氣小編就來講講兩者的區別。

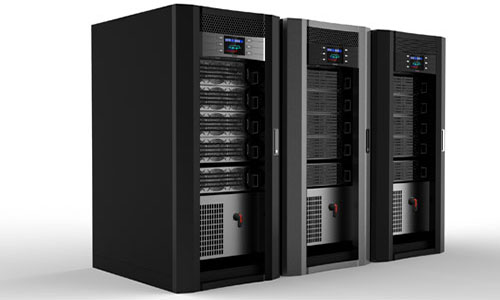

　　模塊化UPS電源：

　　模塊化UPS是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。

　　模塊化UPS電源在UPS行業中最先采用了32位數字信號處理器作為核心處理芯片，該芯片是目前國際市場上最先進、功能最強大的32位DSP處理器。運行速度高達150MPS，既具有強大的數值運算能力，又具有豐富的事件管理能力。特別適用于處理復雜、高精度、高速度、實時性要求非常的控制系統中。

　　模塊化UPS電源的系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，廣泛應用于數據處理中心、計算機機房、ISP服務商、電信、金融、證券、交通、稅務、醫療系統等行業。

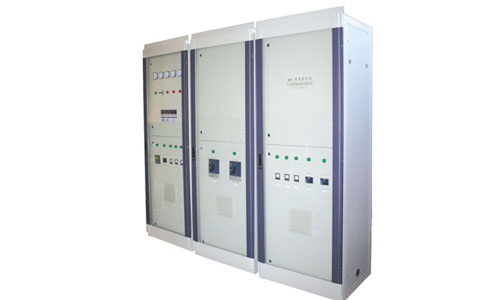

　　電力UPS電源：

　　電力UPS系統一般由電力UPS主機、旁路穩壓柜、輸出饋線柜等三部分組成。

　　電力UPS電源是專為發電廠、變電站等電力行業設計，將自備直流屏的220V、110V直流電逆變成AC220V/380V50Hz純正弦波輸出，供DCS、監控系統、自動化儀表，調度通信系統、微機系統等需要交流電的核心設備使用的UPS電源。在電力系統中，DCS，監控系統、自動化儀表，調度通信系統、微機系統等核心設備對供電質量及可靠性要求非常高，需要專用UPS供電，這些負載絕大多數為單相負載。

　　電力UPS的工作原理和輸出特性與傳統的UPS完全相同，但是，由于它連接直流操作電源系統，因此其直流輸入特性必須滿足電力系統的專用要求。從電廠或變電站現有直流操作電源取電，不必像常規UPS那樣需要單設蓄電池組，從而避免蓄電池的重復投資，減少系統維護，減低運行成本。

　　電力UPS電源的區別：

　　1、電力UPS自身不帶蓄電池組，直接使用直流屏母線上掛的電池組，因此電力UPS可不設充電器。

　　2、因直流屏的電池母線有對地絕緣檢測，所以電力UPS的輸入/輸出必須有隔離變壓器。

　　3、電力專用UPS的外型尺寸一般為800*600*2260的標準電力柜，從外部透過玻璃門可以看到內部開關和指示燈的狀態。輸出饋線回路數及容量等。

　　4、電力專用UPS電源一般都由電力UPS主機、旁路穩壓柜、輸出饋線柜等三部分組屏供貨。

　　5、由于電廠的DCS系統負載大多數為單相負載，單相負載配電線路簡單、維護方便。因此電力專用UPS電源大多輸出單相220V，容量一般在80kVA范圍之內。

　　模塊化UPS電源與電力專用UPS的區別：

　?、倌K化UPS相對于電力UPS而言，能夠安裝在標準機柜中，節省占地面積與空間，通過減少關鍵設備與負載之間的故障點，模塊化UPS可提高整個系統的可用性。

　　②模塊化UPS電源可以根據當前的業務需求進行配置，并且能在以后添加更多模塊。這種系統的優化能力顯著降低了總擁有成本。

　?、勰K化設計在重新配置功率以滿足不斷變化的業務需求方面，提供了極大的靈活性。在安裝、升級、重新配置或移動模塊化系統時，獨立組件、標準接口以及簡單的操作既節省了時間又節約了費用。

　?、茉跈C(jī)架式模塊化UPS中，功率模塊部分是并聯冗余的，每個模塊都配有輸入、輸出保險和輸入、輸出繼電器，任一個模塊發生故障，不影響整個系統工作。

　?、蓦娏PS電源需要專業技術人員到現場維修，模塊化UPS所有模塊都允許熱插拔，用戶可以介入維護，直接在線更換UPS備用模塊。

　　以上就是模塊化UPS電源和電力專用UPS電源的區別，電力專用UPS是針對中國電力的發展需求，專為發電廠、變電站、鋼鐵、石油化工行業設計的電源產品，具有雙變換在線式、零轉換功能。模塊化UPS為中大型數據中心場景設計。
